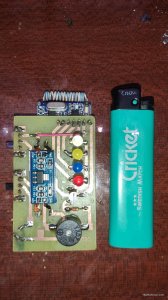

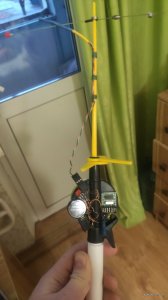

Давно чесались руки сделать некий сигнализатор для тех случаев когда клёва нет, насверлиш лунок, закормиш, а в какой из них клюёт трудновато отследить. Пришла идея использовать китайский радиопередатчик, сигнализатор - датчик холла и небольшой магнитик, сегодня собрал удочку и пейджер на четыре удочки. Вот собственно удочка Боковой металлический кивок, датчик холла имеет выход в виде открытого коллектора поэтому пришлось инвертировать сигнал транзистором, запитано от одной батарейки, ток не большой, в ждущем режиме 6 мА, на часов 30 должно хватить, ну а там посмотрим. Приемник скомпоновал с аккумулятором из телефона, есть разъем для зарядки, выключатель зуммера, поскольку приемник запитывается от 3,3 В использовал линейный преобразователь самый дешёвый, четыре светодиода на каждый канал и пищалка при срабатывании любого Радиус действия пока не замерял, но с второго до пятого этажа добивает спокойно, думаю метров 50 будет. Осталось приемник упаковать в корпус и сделать ещё три удочки. Завтра постараюсь провести испытания на дальность действия.
Сегодня спешно протестировал сигнализатор, дальность действия приятно удивила, более 180 метров. Постараюсь сделать корпус, засниму дальность действия, и можно ждать морозов для более детального тестирования
Вот, вот. Практика покажет. Каждое изобретение должно быть для практичного применения, тогда оно жизнеспособное. А изобретение ради изобретения - это пустое времяпрепровождение. В Вашем сигнализаторе мне понравился звук и дальность приёма, больше пока ничего. Возникает некоторое сомнение по остальному. Например, поклевка вверх. Или мороз и корка льда. Или ветер мотает кивок. Или дождь зальёт микросхему. Или обледенение контактов. Бросок в сторону и удар об лёд и т.п. . А может всё это преодолимо? Практикуйте и нам расскажите пожалуйста. Очень интересно.
Да есть пока много вопросов, это так скажем испытательная модель, датчик холла действительно очень чувствительный, фиксирует перемещения кивка плюс минус 5 мм, при ветре скорее всего будут ложные срабатывания, кстати и вверх и вниз он отрабатывает, совершенно не чувствителен будет к оледенению, остальные удочки сделаю с механическим датчиком с возможностью регулирования чувствительности (кольцо из нержавеющей проволоки) но здесь неизвестно как сработает при небольшом оледенении. По поводу не защищённой платы на удочке то или залью эпоксидной смолой, или какой-либо корпус маленький нужно мудрить, может и батарейку спрятать в ручку, вопрос ещё к жизнеспособности батарейки на морозе.
Литийионный аккумулятор с телефона сразу меняйте на обычную батарейку(есть в разных размерах и вольтажах) или литийполимерный аккум. Литийионный на морозе очень быстро умрет, не просто разрядится, а именно умрет. Второе - влагозащита, в палатке без пола сто процентов будет вода, с печкой реально много воды. Да и без палатки обычно условия не комнатные, поэтому ударостойкойсть ещё ладно, а влагозащита нужна

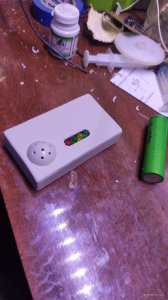

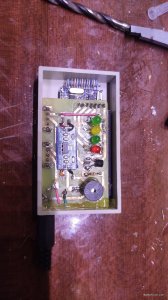

Протестировал так сказать в боевых условиях, действительно вылезли косяки. Для начала сделал корпус для приемника, и второй вариант удочки с сигнализатором другого типа ( металлический кивок и кольцо из нержавеющей проволочки) батарейки ААА спрятаны в ручку. Удочка с датчиком холла не продержалась на морозе (-6 градусов), причина проста по характеристикам датчика он питается от 4,5 вольт, я запитывал и так от пониженного напряжения -3 вольта, которое при морозе просело, при этом передатчик оставался в рабочем состоянии ,нужно добавлять один элемент. Второй тип проработал всю рыбалку примерно 5 часов, сигнализировал довольно четко, один раз только был склеваный мотыль без сигнализации, на ветер не срабатывал, расстояние между двумя точками метров 20 было, больше сложновато бегать...
