Интересные Скриншоты с наших Эхолотов

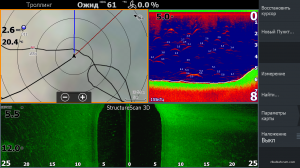

10 ти метровая стая рыбы и сети на печенегах.



такое впечатление что рыба уже научилась по между сетей ходить с закрытыми глазами

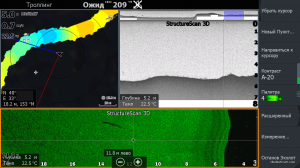

просматривал скрины с лета, увидел что про...л Щуку в то утро

Кто скажет, на какой она глубине была и почему?



примерно на глубине 4.74м потому что геометрия

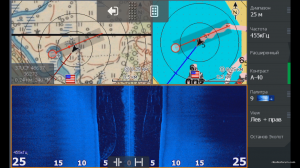

вначале позволь спросить, картинку 2Д сонара на 155 частоте вообще во внимание не берешь?



беру конечно, но только в качестве показателя глубины от датчика до нижней бровки (ВС), на линии которой стоит рыба (судя по сайдскану)
P.S. треугольник EBX тоже прямоугольный (разумеется EX || FC и EF || XC) - просто забыл дописать значок

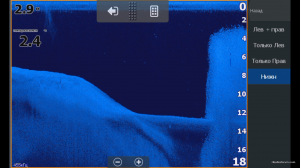

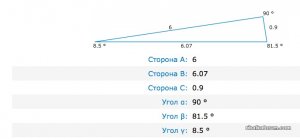

это правильно, потому как угол ТМ150 на 155 частоте всего 17 град (а в нашем треугольнике это угол вообще 8.5) и щуки в этом окне нет!



Ваши расчеты верны , если предположить что от вертикали от сонара до тени 9.5М и до щуки 7.5М по шкале в левом сайде...



ну я и указал эти значения (FC, DF) как известные величины "считанные" на глаз со скрина сайдскана
вернее указал от датчика до рыбы (FC) и от рыбы до тени (DF) ибо нужно было ввести точку F для большей наглядности, ну а от датчика до тени DC = FC + DF = 9.5



Меня всегда терзает вопрос! как ТМ с таким маленьким углом (по сутми на 6м это только ширина лодки) видит так четко и так много рыбы на своем пути?? Всегда больше чем более широкий угол даунскана,,,

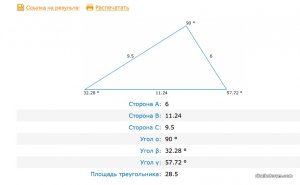

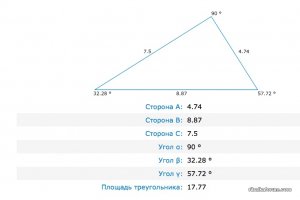

немного не верно! От датччика до тени была гипотенуза 11.24М (до рыбы гипотенуза 8.87М) в момент когда лодка проходила возле по своему пути. Правильно было сказать от "вертикали на дне" от датчика....
Если поставить перекрестие на обьект структуры сайдскана прибор будет высчитывать расстояние до обьекта все время

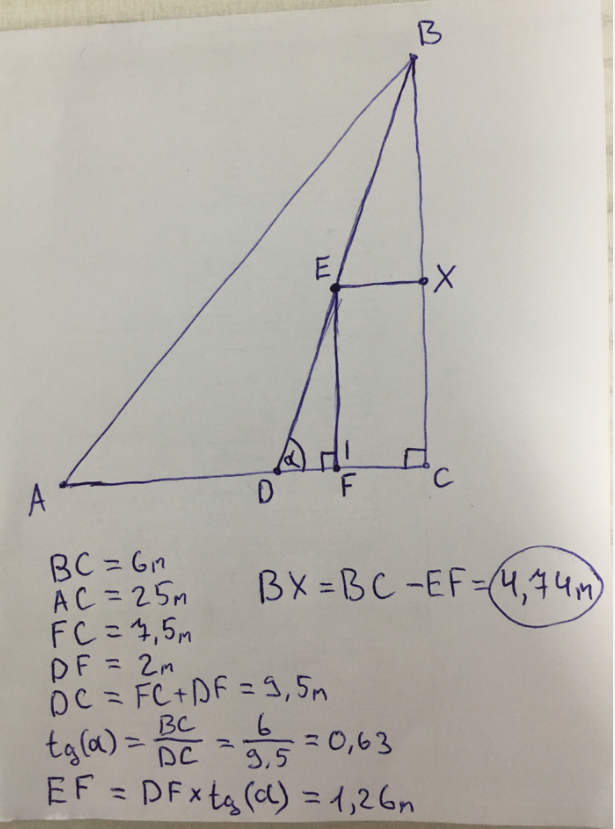

мы говорим об одном и том же - "ну а от датчика до тени DC = FC + DF = 9.5" - глянь на мою схему, DC - это катет(линия дна), "вертикаль на дне" - второй катет (BC) от датчика, перпендикулярный линии дна (AC). "от датчика до тени" - имелось ввиду от точки соприкосновения двух катетов (да, возможно оговорочка)
в общем, эхолокаторщики, мораль сей басни такова: владеешь азами геометрии - будешь точно знать на какой глубине стоит рыба, которая чётко видна в сайд скане
P.S. хотя это простой пример... шел бы ты вдоль свала или пересекал его наискосок, и увидел бы рыбу так же на этом свале (не перед нижней/за верхней бровками) - были бы немного более мудрёные расчёты
